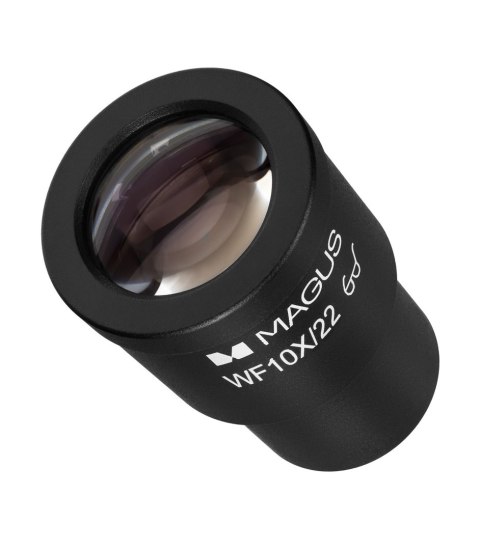

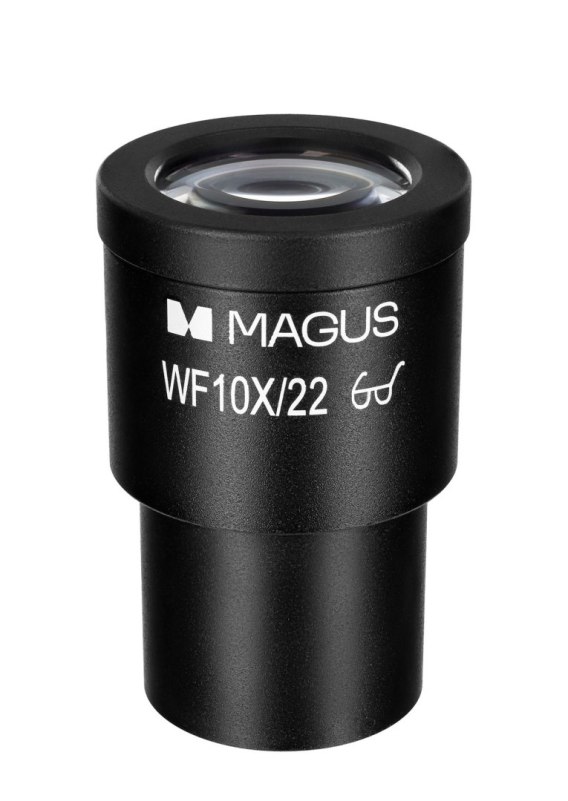

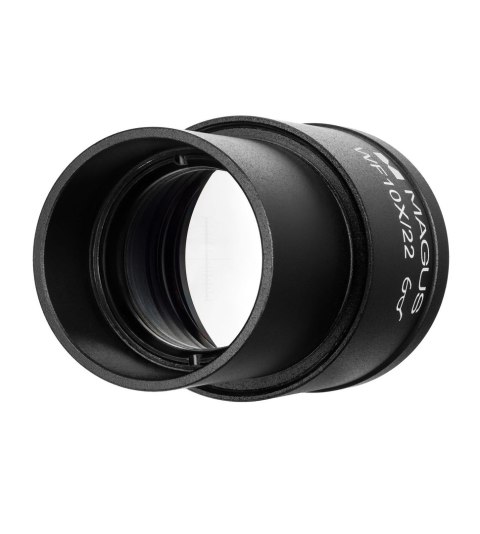

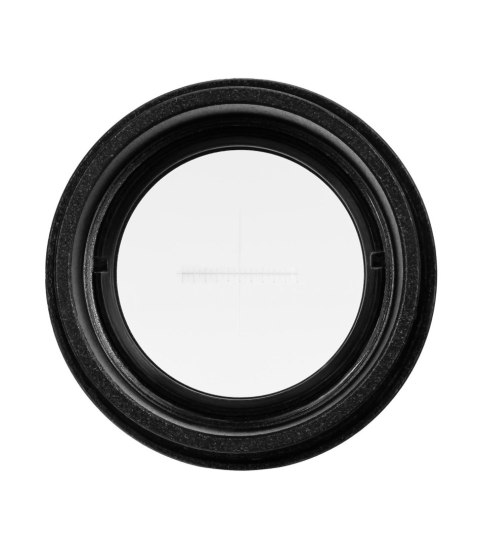

Okular ma skalę umieszczoną w płaszczyźnie przysłony polowej. Skala służy do pomiaru preparatów w milimetrach lub mikronach. Podziałka skali wynosi 0,1 mm. Okular jest mocowany w tubie okularu o średnicy 30 mm zamiast standardowego okularu o powiększeniu 10x. Skalę należy skalibrować dla każdego używanego obiektywu. Wymaga to preparatu kalibracyjnego (obiektu ze skalą mikrometryczną) z podziałką 0,01 mm. Preparat jest umieszczany na stoliku mikroskopu, a okular jest obracany w tubie w celu równoległego ustawienia skal okularu i preparatu.
Wartość podziałki okularu jest również określana dla każdego obiektywu. W przypadku obiektywów o mniejszym powiększeniu należy policzyć liczbę podziałek skali okularu, które mieszczą się w skali preparatu kalibracyjnego. W przypadku obiektywów o średnim i dużym powiększeniu należy postąpić odwrotnie, tj. obliczyć, ile podziałek skali preparatu mieści się w skali okularu.
Wartość podziałki (E) jest następnie obliczana za pomocą wzoru:
E = TL/A, gdzie
T - to wartość podziału skali suwaka mikrometrycznego (0,01 mm);
L - liczba podziałek na skali preparatu;
A - liczba podziałek na skali okularu.
Aby obliczyć rzeczywisty rozmiar liniowy preparatu, należy zmierzyć długość preparatu na skali okularu, a następnie pomnożyć tę wartość przez wartość E obliczoną dla obiektywu.
Kompatybilność:
- Mikroskop biologiczny MAGUS Bio 250B
- Mikroskop biologiczny MAGUS Bio 250BL
- Mikroskop biologiczny MAGUS Bio 250T
- Mikroskop biologiczny MAGUS Bio 250TL
- Odwrócony mikroskop biologiczny MAGUS Bio V300
- Odwrócony mikroskop biologiczny MAGUS Bio V350
- Mikroskop metalurgiczny MAGUS Metal 600
- Mikroskop metalurgiczny MAGUS Metal 600 BD
- Mikroskop metalurgiczny MAGUS Metal 630
- Mikroskop metalurgiczny MAGUS Metal 630 BD
- Mikroskop metalurgiczny MAGUS Metal 650
- Mikroskop metalurgiczny MAGUS Metal 650 BD
- Odwrócony mikroskop metalurgiczny MAGUS Metal V700
- Odwrócony mikroskop metalurgiczny MAGUS Metal V700 BD
- Mikroskop fluorescencyjny MAGUS Lum 400
- Mikroskop fluorescencyjny MAGUS Lum 400L
- Odwrócony mikroskop fluorescencyjny MAGUS Lum V500
- Odwrócony mikroskop fluorescencyjny MAGUS Lum V500L
- Mikroskop polaryzacyjny MAGUS Pol 800
| Dane techniczne |
|
| Materiał soczewki |
szkło optyczne |
| Powiększenie, razy |
10 |
| Pole widzenia, mm |
22 |
| Regulacja dioptrii okularu, D |
− |
| Minimalna podziałka, mm |
0,1 |
| Średnica okularu, mm |
30 |
| Materiał korpusu |
miedź |
| Odstęp źrenicy wyjściowej, mm |
10 |
| Marka |
MAGUS |
| Gwarancja |
2 lata |
| EAN |
5905555019048 |
| Rozmiar opakowania (dł. x szer. x gł.) |
4x7x4 cm |
| Masa przesyłki |
0.09 kg |
Parametry:
Gwarancja producenta:
Tak
